上海享鑫低合金方矩管应用案例之上海旗忠网球中心

来源:享鑫方管 时间:2013-04-03 10:39:28 浏览:4595

应用项目概况:

【项目设备简介】【使用产品情况】【应用产品简介】【项目应用描述】

案例图片展示

上海享鑫低合金方矩管应用案例之上海旗忠网球中心
应用项目概况:
【项目设备简介】 上海旗忠森林体育城网球中心位于上海市西南部的闵行区马桥镇。主场馆建筑面积30649平方米,可容纳15000名观众,能举办世界最高级别的网球比赛,还可用于篮球、排球、乒乓球、体操等比赛,达到世界一流水准。该工程形似上海市花白玉兰,为目前国内惟 一的建筑艺术与现代科技相结合的多功能体育比赛场馆。
【使用产品情况】 该工程使用我公司200*150*10低合金矩形管1400吨,500*500*16大口径方管800吨,440*200*12低合金矩形管1600吨,360*200*12无缝矩形管900吨。
【应用产品简介】 我公司为上海其中网球中心提供的低合金方管使用低合金材料生产加工而成,与普通方管在原材料材质(Q195,Q215,Q235)有很大的区别,是把低合金卷板,经过剪切,平整,卷曲,焊接形成的方形管。
【项目应用描述】 江南重工承担该网球中心体育场馆的环梁屋架和8瓣开合式屋顶叶瓣钢结构的制作任务。上海享鑫公司供应低合金方矩管材料。

案例图片展示

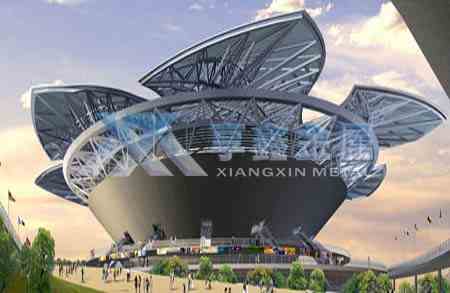

图1---上海旗忠网球中心外观实景1



图2---上海旗忠网球中心外观实景2

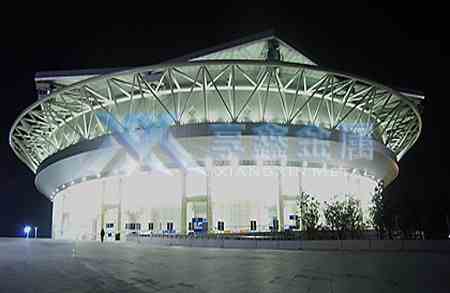

图3---上海旗忠网球中心夜景



  旗忠村网球场屋盖结构由三部分组成:先是在球场的看台上造一个直径123米,24米宽,7米高的W形大直径钢管焊接而成的空间环梁,环梁总共有3道,每道环梁使用的钢管直径达到了91.4厘米,然后在环梁上为8片屋顶设置一个固定转轴及旋转轨道,最后通过目前国内最大的600吨吊机,将每片重约200吨的钢结构屋盖吊装上去,单片钢屋盖径长度达72米,宽48米,向圆心悬挑61.5米。与目前国外大多体育场馆2片钢架屋盖组成的开启式屋顶相比,这种通过8片屋盖旋转式的开闭形式,不单在我国钢结构建筑领域从未有过先例,而且在世界钢结构建筑史上也是绝无仅有的。

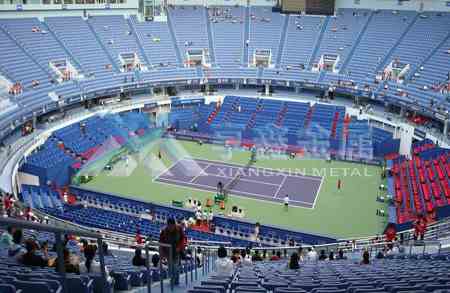

图4---上海旗忠网球中心内部实景

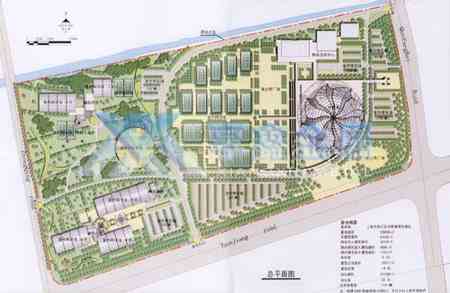

图5---上海旗忠网球中心构造



  该体育馆形状设计为能开启、绽放的“白玉兰”,“花瓣”单片结构自重200多吨,外形长71米,宽46米,高7米,坐落在重1800多吨的环梁上。环梁与每单片屋面之间设置机械传动装置,组成开合式屋盖,“白玉兰”可自动开启、绽放,艺术造型独特,几何形状结构复杂,制作精度高。江南重工改变传统的生产运行模式,在工程中推行“项目管理制”,解决了施工中的技术关键,圆满地完成了任务。该工程由上海享鑫直接供应大口径方矩管无缝方矩管低合金方矩管Q345C/D级方矩管达6000多吨,上海享鑫成为其优秀供应商。



       上海享鑫进入方矩管行业已达15年之久,15年来我们坚持只做方矩管,目前已拥有3000多例国家重点工程案例,我们客户遍布全球,我们还是多家国家大型企业的方管指定优秀供应商。
